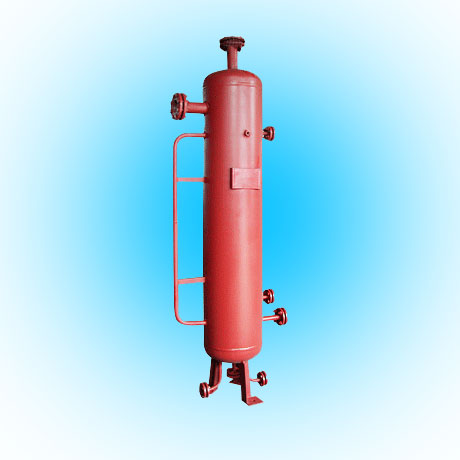

氨制冷中間冷卻器殼體是用鋼板卷焊成的圓筒形且上、下有封頭的密封容器。氨制冷中冷器的進氣管由上封頭中間伸入到筒內穩定液面以下，進氣管底端開有矩形出氣口，管底端用鋼板焊牢，以防止進入的氨氣直沖中冷底部將沉淀的油翻起。進氣管下端設有多孔的傘形隔板，阻擋氨氣中夾帶的液滴被高壓級吸走。
在進汽管液面以上的管壁開有壓力平衡孔，氨制冷平衡中冷器內與進氣管路二者之間的壓力，避免中冷器因壓力過高時，氨液從進氣管流入低壓機而造成事故。中冷器的正常液面由筒身下側進液管供入或連接在頂部進氣管側的供液管供入。它的正常液面一般比進氣管端口高150～200mm，一般用浮球閥和電磁閥聯合來控制供液。中冷器內部還有一組蛇形盤管，它的進出管接頭均在下部。此外,中冷器簡體上還設有連接液面指示器、排液管、放油管、壓力表、安全閥等頭。
